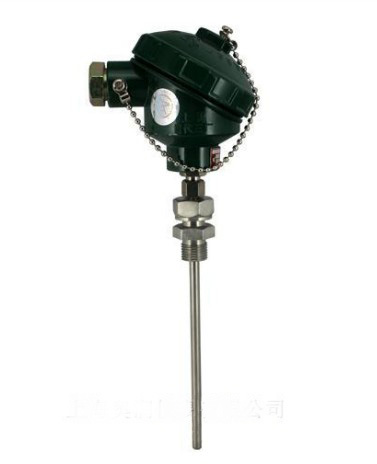

WZPK-335S鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有準確，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。

鎧裝鉑電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器，掃描器、數據記錄儀以及電腦提供準確的溫度變化輸入信號，應符合JB/T8622-1997標準。

工作原理

鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。

• 技術參數

  型號表示

  W	Z	P	K	規格						內容
  				-	1					無固定裝置
  					2					固定卡套螺紋
  					3					可動卡套螺紋
  					4					固定卡套法蘭
  					5					可動卡套法蘭
  					安裝固定形式	0				簡易式
  						2				防濺式
  						3				防水式
  						6				插座式
  						7				帶連線導線式
  						接線盒形式 （自由端形式）	3			φ3
  							4			φ4
  							5			φ5
  							6			φ6
  							直徑	引進元件
  									設計序號
  W	Z	P	K	-	□	□	□	S	A



  主要技術指標

  分度號Pt100：A級Ro=100±0.06Ω

     B級Ro=100±0.12Ω



  量程規格

  型　號	分度號	測溫范圍℃	精度等級	允許偏差△t　℃
  WZPK	Pt100	-200～500	A級	±（0.15或+0.002︱t︱）
  			B級	±（0.3或+0.005︱t︱）

  注：式中“t”為感溫元件實測溫度******值

  公稱壓力

  一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

  熱響應時間

  在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。

  熱電阻絕緣電阻：

  常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。

  熱電阻允許通過電流

  通過鎧裝鉑電阻測量電流***大不超過5mA。

  鎧裝鉑電阻分類型式

  鎧裝熱電阻外徑   安裝固定裝置標準尺寸	φ6	φ5	φ4	φ4	φ3
  M	M16×1.5			M12×1.5
  S	22			19



  鎧裝熱電阻外徑   安裝固定裝置標準尺寸	φ6		φ4	φ4	φ3
  D	φ60			φ50
  Do	φ42			φ36
  D1	φ24			φ20
  do	φ9			φ7
  S	22			19
