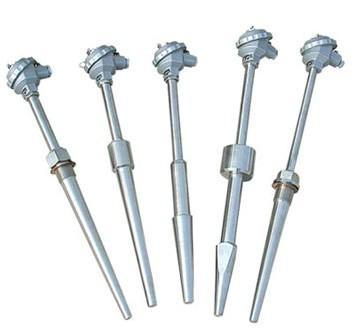

WRN-740化工專用隔爆型熱電偶作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體，液體和蒸氣的溫度。

我廠生產的化工專用隔爆熱電偶產品防爆性能按國家頒布的“爆炸性環境用防爆電氣設備（GB3836）標準設計制造，熱電特性符合******IEC標準，并經國家儀器儀表防爆安全監督站測試臺格，合格證號為： GYB97172、GYB97173是爆炸性環境理想的溫度傳感器。針對化肥行業的管道測溫，且其爆炸等級不高于Ⅱ類B級，自燃溫度不低于T4（135℃）組一別的1區或2區（戶內或戶外）的危險場所，仍符合JB/T9238-1999和JB/T8622-1997.

• 技術參數

  基本參數

  類　別	分度號	測量范圍℃	公稱壓力（Mpa）	精度等極
  鎳鉻-鎳硅	K	0～500	32	Ⅰ	Ⅱ
  鎳鉻-銅鎳	E

  防爆標志

  化工專用隔爆熱電偶（阻）的防爆標志為dIIBT4說明

  d	II	B	T4
  防爆類別（隔爆型）	工廠用	隔爆等級	溫度組別

  防爆等級：dIIBT4

  外殼防護等級：IP54

  公稱壓力系指在室溫下保護管所在承受的靜態外壓力而不破裂實驗壓力一般為公稱壓力的1.5倍，在實際使用時，須***注意保護管所能承受的工作壓力，不僅與它的使用溫度有極大的關系，而且還與其安裝方法，插入深度和被測介質的工況等有關。

  熱響應時間在溫度出現階躍變化時，熱電偶的熱電勢變化或鉑電阻的電阻值變化至相當于該階躍變化的某個規定百分?jǐn)?shù)所需的時間，通常以_T表示，一般應記錄輸出變化至相當于溫度階躍變化50%熱響應時間_T 0.5.

  熱響應時間的測定是在滿足規定的熱交換條件下進行的所記錄的熱響應時間值應取同一實險至少三次測試結果的平均值，每次測試結果對于平均值的偏離應在10%以內。

  常溫絕緣電阻

  熱電偶的絕緣電阻

  當周圍空氣溫度為15-35℃，相應溫度為45%，大氣壓力86-106Kpa時，對長度超過1m的熱電偶，它的常溫絕緣電阻值與其長度乘積應不小于100MΩ，試驗電壓為直流100V。

  正常工作條件

  壓力：≤320kgf/cm²

  流速：＜20m/s

  環境溫度：20～40℃

  相當溫度：不大于85%

  大氣壓力：86～106Kpa

  產品選型資料

  W	規格						內容
  溫度儀表	R						熱電偶
  	Z						熱電阻
  	熱電阻 熱電偶	E					鎳鉻-銅鎳
  		N					鎳鉻-鎳硅
  		P					鉑電阻
  		測溫元件材料	-	7			焊接式
  				安裝固定形式	4		隔爆式
  					接線盒形式	0
  						S	引進鉑電阻
  						設計序號
  W	□	□	-	□	□	□
